不銹鋼環標準螺旋纏繞墊片

產品規格：

纏繞墊片

BOTE生產和提供各種標準和非標準纏繞墊片，適應不同的法蘭和管道、換熱器、人孔和手柄要求。我們不斷提高質量，擴大生產規模，縮短交貨期，降低成本。

我們可以根據 ASME、BS、JIS 和 EN(DIN) 標準或客戶要求進行生產。

標準纏繞墊片

ASME 標準纏繞墊片

JIS標準纏繞墊片

DIN 標準纏繞墊片

熱屏蔽用螺旋纏繞墊片

人孔和手孔/非圓形螺旋纏繞墊片

換熱器用纏繞墊片

低負荷螺旋纏繞墊片

標準纏繞墊片

BT-SWG螺旋纏繞墊片是由V型或W型金屬帶和柔軟的非金屬填料螺旋焊接而成。根據法蘭的種類，可分為內圈或外圈。

憑借其優異的壓縮回彈性，適用于溫度和壓力變化頻繁的密封部位。

類型：

留言表聯系我們

產品詳情

SWG-R 基本型

基本結構類型，內徑和外徑由幾堆無填料的金屬加固，以提供更大的穩定性和更好的壓縮特性。 - 適用于榫槽、公母或開槽到平面法蘭組件。

SWG-RIR 內圈型

實心內金屬環充當壓縮塞子。為防止固體積聚，減少過程流體的湍流并最大限度地減少法蘭孔與內徑之間的墊圈的侵蝕、損壞，環形空間由實心內金屬環填充。 - 適用于公管法蘭和母管法蘭。

SWG-CG 外圈型

實心外圈將墊圈準確地定位在法蘭面上，以提供額外的徑向強度，以防止墊圈爆裂并充當壓縮限制器。在安裝外圈的情況下，由于外圈的末端會接觸螺栓，因此很容易將墊圈安裝到法蘭面上 - 適用于平面和凸面法蘭。對于 900 級及以上，建議使用內環。

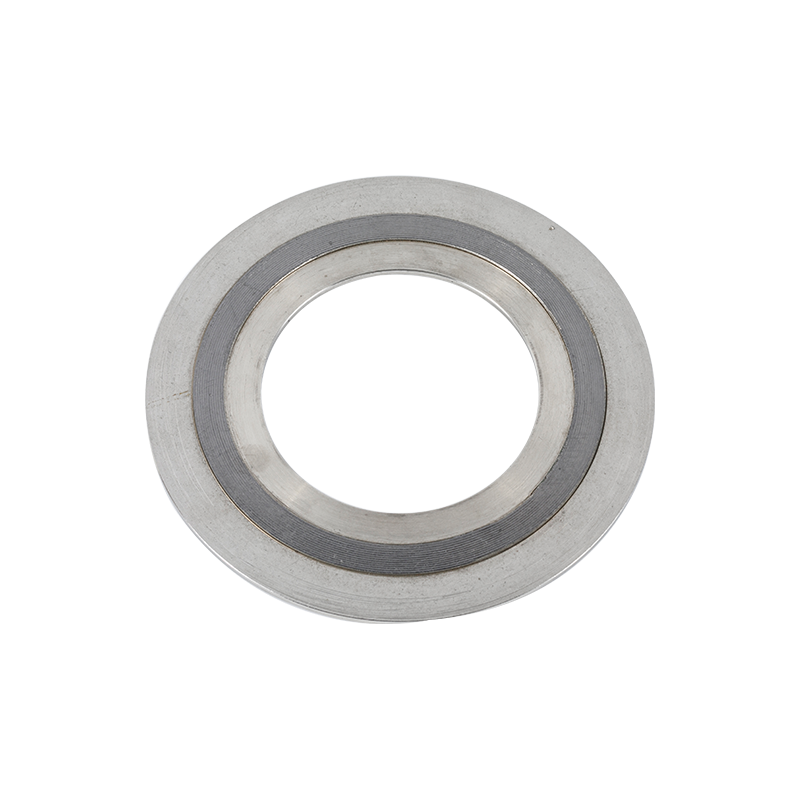

SWG-CGI 內外圈型

內圈和外圈型墊片將為墊片的內側和外側提供一個額外的限壓塞子。防止環形空間法蘭面腐蝕。 - 適用于平面和凸面法蘭，并指定用于高壓/高溫服務 - 900 級及以上或存在腐蝕性或有毒介質的地方。

典型應用

可作為管道、閥門、泵、熱交換、冷凝塔、法蘭平孔、人孔等的靜密封元件，已廣泛應用于石油化工、機械制造、電站、冶金等領域、造船、醫藥、核電站、航海等
